連続鋳造技術のダイナミックな状況において、サブエントリーノズルは高品質鋼の生産を成功させる上で極めて重要な役割を果たします。信頼できるサブエントリーノズルのサプライヤーとして、当社はさまざまなノズル設計の極めて重要性と、それが鋳造プロセスに及ぼす影響を理解しています。この記事では、いくつかのサブエントリー ノズル設計の違いを詳しく掘り下げ、それぞれの特徴、利点、用途を明らかにします。
1. ストレートボアサブエントリーノズル
ストレートボアのサブエントリーノズルは、最も基本的で一般的に使用されるデザインの 1 つです。名前が示すように、これはシンプルで装飾のない円筒形の穴を備えており、タンディッシュから金型への溶鋼の直接的な流れを可能にします。
- デザインの特徴: 全長にわたって一定の内径を備えたストレートボアノズルは、溶融金属に比較的障害のない経路を提供します。このシンプルな設計により、製造と設置が容易になり、コスト効率の向上に貢献します。
- 利点: 溶鋼のスムーズかつ直接的な流れにより、流れの閉塞のリスクが最小限に抑えられ、ノズル内の乱流の可能性が低減されます。これにより、鋳造プロセスがより安定し、介在物の少ない鋼の製造に役立ちます。さらに、ストレートボアノズルは非常に汎用性が高く、小規模および大規模作業の両方を含む幅広い鋳造用途に使用できます。
- アプリケーション: これらは炭素鋼の鋳造によく使用され、安定した信頼性の高い鋳造プロセスを達成することに重点が置かれています。均一な溶鋼の流れを供給できるため、スラブ、ビレット、ブルームの鋳造作業に適しています。サブエントリー ノズルの詳細については、次のサイトをご覧ください。サブエントリーノズルページ。
2. テーパーボアサブエントリーノズル
テーパーボアサブエントリーノズルは、ノズルの長さに沿ってボア直径が徐々に変化するように設計されています。この設計は、ストレートボアタイプと比較して明確な利点をもたらします。
- デザインの特徴: テーパは収束または発散のいずれかになります。収束テーパーはノズルの出口に向かって狭くなり、発散テーパーは広がります。テーパーの程度は、鋳造プロセスの特定の要件に応じてカスタマイズできます。
- 利点: 収束テーパーでは、ノズルから出る溶鋼の速度が狭くなるボアによって増加します。これは、金型への鋼の浸透を改善し、表面欠陥の形成を減らすのに役立ちます。一方、末広がりテーパーは溶鋼の流れを遅くすることができ、金型内での過度の乱流や飛散を防ぐのに役立ちます。テーパーボアノズルはスラグと鋼の界面制御を強化し、鋼製品の品質を向上させることもできます。
- アプリケーション: ステンレス鋼や高合金鋼の鋳造によく使用され、高品質の鋳物を実現するには流速と乱流の制御が重要です。流動特性を調整できるため、薄ゲージのスラブの製造など、鋳造プロセスの正確な制御が必要な用途に適しています。
3. マルチポートサブエントリーノズル
マルチポートサブエントリーノズルには複数の出口が装備されており、溶鋼を金型の異なるセクションに同時に分配できます。
- デザインの特徴: これらのノズルには通常、特定のパターンで配置された 2 つ、3 つ、または 4 つのポートがあります。ポートのサイズ、形状、向きを最適化して、目的の流れ分布を実現できます。
- 利点: マルチポート ノズルは、溶鋼を金型全体に均一に分配することで、シングル ポート ノズルで発生する可能性のある熱応力や不均一な凝固を軽減できます。これにより、鋳造寸法がより均一になり、表面品質が向上します。また、複数のストランドまたはセクションの同時鋳造が可能になるため、鋳造プロセスの全体的な生産性も向上します。
- アプリケーション: マルチポート ノズルは、ビレット、ブルーム、および複数ストランド スラブの製造用の連続鋳造機で広く使用されています。これらは、安定した鋳造プロセスを維持するために溶鋼を迅速かつ均一に分配することが不可欠である高速鋳造作業において特に有益です。
4. スワール - 誘導サブエントリーノズル
旋回誘導サブエントリーノズルは、溶鋼がノズルを通って流れるときに溶鋼に旋回運動を与えるように設計されています。
- デザインの特徴: これは通常、ノズル内にらせん状または湾曲したチャネルを組み込むことによって実現されます。これらのチャネルの設計を調整して、渦の強度と方向を制御できます。
- 利点: 溶鋼の旋回運動は、非金属介在物を流れの中心に向かって移動させ、スラグ層によって除去することにより、鋼から非金属介在物を分離するのに役立ちます。また、金型内での鋼の混合が促進され、より均一な微細構造が得られます。さらに、渦巻きは溶鋼と鋳型の間の熱伝達を改善し、凝固プロセスを促進します。
- アプリケーション: 渦巻き誘起ノズルは、電磁鋼板や自動車鋼板などの高品質鋼の製造で一般的に使用されており、介在物の低減と微細構造の改善が最も重要です。
5. 重要業績評価指標の比較
これらの異なるサブエントリー ノズルの設計を比較する場合、いくつかの重要な性能指標を考慮する必要があります。
- 流量特性: ストレート ボア ノズルはシンプルで安定した流れを提供し、テーパー ボア、マルチ ポート、渦巻誘導ノズルはより複雑な流れ制御オプションを提供します。テーパーボアノズルは流速を調整でき、マルチポートノズルは流れを均一に分配し、旋回誘導ノズルは介在物除去のための旋回流を作り出します。
- 介在物の除去: 非金属介在物の除去には旋回誘導ノズルが最も効果的で、次にマルチポート ノズルが続きます。これにより、流れの分布が改善され、鋼全体の清浄度が向上します。ストレート ボア ノズルとテーパー ボア ノズルは介在物除去能力が比較的低いですが、適切なスラグ管理と組み合わせて使用すると、よりクリーンな鋳造プロセスに貢献できます。
- 表面品質: マルチポートおよびテーパーボア ノズルは、流れを制御し、金型内の乱流を低減する機能により、一般に表面品質が向上します。渦巻き誘発ノズルは、介在物の存在を減らすことで表面品質を改善することもできます。ストレートボアノズルは、特に高速鋳造作業において、安定した表面品質が若干劣る可能性があります。
- 料金: ストレートボアノズルは、シンプルな設計と製造の容易さにより、最もコスト効率が高くなります。テーパーボア、マルチポート、渦巻き誘導ノズルはより複雑で、より高度な製造技術が必要となる場合があり、その結果、コストが高くなります。ただし、パフォーマンスと製品品質が向上しているため、多くの場合、追加の出費を正当化できます。
6. 補完耐火物製品

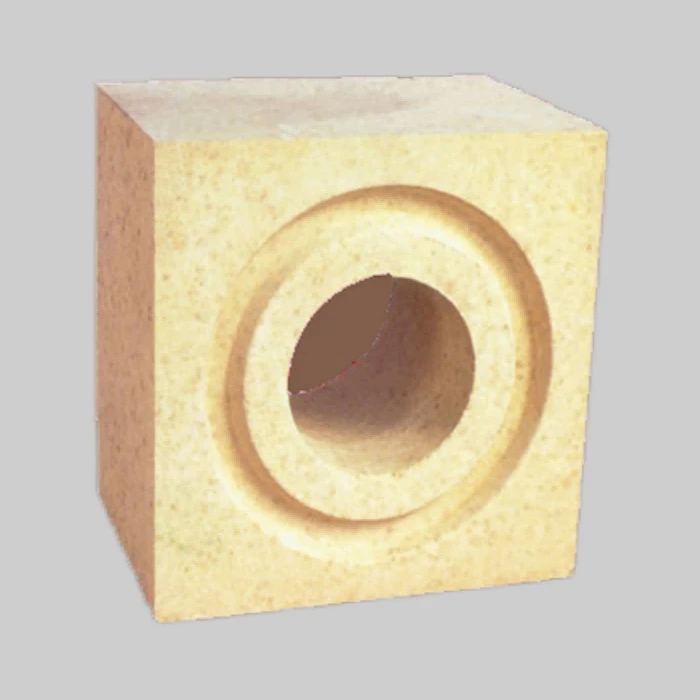

サブエントリーノズル以外にも、一体型ストッパーそしてウェルブロック連続鋳造プロセスにおいて重要な役割を果たします。モノリシックストッパーはタンディッシュからサブエントリーノズルへの溶鋼の流れを制御するために使用され、ウェルブロックはタンディッシュとサブエントリーノズルの間に安定した接続を提供します。鋳造システム全体の最適なパフォーマンスを確保するには、これらの製品を慎重に選択し、サブエントリー ノズルの設計と調整する必要があります。
7. 結論と連絡への招待
結論として、サブエントリーノズルの設計の選択は、連続鋳造プロセスの品質、生産性、費用対効果に大きな影響を与える可能性がある重要な決定です。サブエントリーノズルのサプライヤーとして、当社はお客様の特定のニーズに最適なノズル設計を提供する専門知識と経験を持っています。炭素鋼、ステンレス鋼、高合金鋼のいずれを鋳造する場合でも、当社はお客様の要件を満たすカスタマイズされたソリューションを提供できます。
当社のサブエントリーノズルやその他の耐火物製品についてさらに詳しく知りたい場合は、お気軽にお問い合わせください。当社の技術専門家チームは、適切な製品の選択と鋳造プロセスの最適化をお手伝いいたします。私たちは、貴社と提携し、貴社の鉄鋼生産業務の成功に貢献できる機会を楽しみにしています。
